混凝土結構裂縫修補工程



混凝土結構可能因澆筑不當、鋼筋配置過少混凝土干縮、混凝土老化、荷載超重等因素產生細微裂縫；裂縫的存在會導致諸如水汽、酸、堿物質等滲入結構體造成鋼筋銹蝕、混凝土剝離等對結構破壞性的損傷，并影響建筑外觀,以及結構的承載能力和使用年限。
1、表面涂層封閉法或纖維增強表面涂層封閉法)
利用混凝土表層微細獨立裂縫(裂縫寬度u≤0.2mm)或網狀裂紋的毛細作用吸收修補膠液，封閉裂縫通道。對樓板和其它需要防滲的部位，尚應在混凝土表面粘貼纖維復合材料以增強封護作用。
2、低壓慢注修補法(注射法)
以一定的壓力將修補膠液注入裂縫腔內；此法適用于處理0.2<ω<1.5mm靜止的
獨立裂縫、貫穿性裂縫以及蜂窩狀局部缺陷。
3、壓力注漿法
在一定時間內,以較高壓力將灌注材料壓入裂縫腔內；此法適用于處理大型結構
貫穿性裂縫、大體積混凝土的蜂窩狀嚴重缺陷以及深而蜿蜒的裂縫。
4、填充密封法
在構件表面沿裂縫走向騎縫鑿出∪形或∨形溝槽，然后用改性環氧樹脂或彈性填縫材料填充，必要時以纖維復合材料封閉其表面；此法適用于處理ω>0.5mm的活動裂縫和靜止裂縫、輕質磚墻或兩種不同材質之間裂縫。
5、低壓慢注修補法施工步驟：


 仔細量測裂縫的寬度、長度和形狀，確定施工的順序；使用鋼絲刷或砂輪機等，將預定涂密封劑的部分磨平；

視裂縫的寬度和形狀，決定注入的位置；

使用混凝土密封劑把注入用底座安裝好，使其固定底座的中心；

沿裂縫全長進行封縫，使注入的樹脂不外流；

待密封劑固化后，用專用注射器將低粘度的樹脂灌縫膠液以低壓注入裂縫腔內并保持壓力；

待注入裂縫的膠液固化后，撤去注射筒，卸下其底座，用砂輪磨平混凝土表面。

混凝土結構裂縫修補案例圖片：

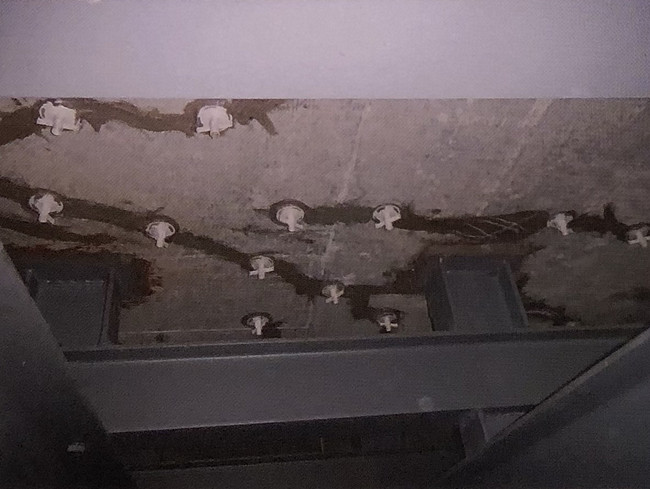

裂縫修補低壓灌注

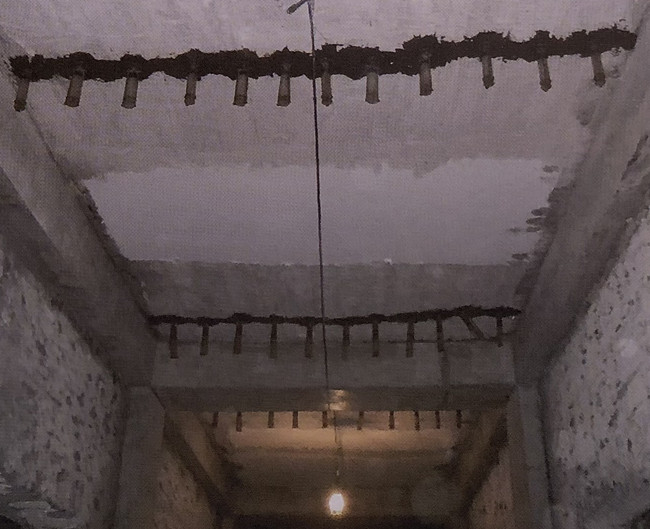

裂縫修補高壓灌注
